24JN10K/24ZY30 24mm 0.1-1N.m 永磁直流有刷行星齿轮减速电机

24JN10K/24ZY30 24mm 0.1-1N.m 永磁直流有刷行星齿轮减速电机

24JN10K/24ZY30永磁直流行星齿轮电机使用了金属材料的内齿圈，外径24毫米。支持12v/24v双电压，空载转速3000-6000rpm。
该产品具有低成本与高性价比的特点。结构简化无需电子换向器（如霍尔传感器），电路设计简单，整体成本较无刷方案低30%-50%，典型应用于家用电器（搅拌机、吸尘器）、低成本自动化设备中。更易于维护成本可控，电刷磨损后可更换，避免整机报废。

  • 24JN10K/24ZY30 24mm 0.1-1N.m 永磁直流有刷行星齿轮减速电机
目录下载 产品询价
上一篇：24JN10K/24ZY30 24mm 8000-12000rpm 永磁直流有刷行星齿轮减速电机
下一篇：22JXF3K/22ZY38 22mm 0.03-0.3N.m 永磁直流有刷行星齿轮减速电机

0579-86817938-836

[email protected]

24JN10K/24ZY30(1)

Φ24 行星减速器

允许转矩范围：0.1N.m~1.0N.m

永磁直流行星齿轮电机（内齿圈材质:金属）

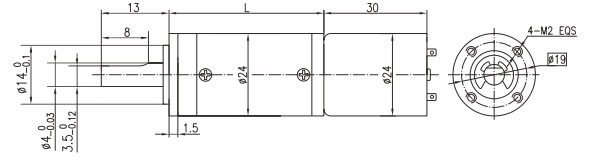

外形和安装尺寸

减速器输出轴直径可以做成Φ6,轴伸长度20

电动机主要技术参数

电机型号

额定电压

空载转速

空载电流

额定转速

额定转矩

输出功率

额定电流

堵转力矩

堵转电流

24ZY30-1230

12

3000

40

2400

2

0.5

90

10

0.3

24ZY30-1245

12

4500

60

3600

2.5

0.9

170

12.5

0.5

24ZY30-1260

12

6000

70

4800

3

1.5

240

15

1

齿轮减速电机主要技术参数

配置24ZY30-1230直流电机(24ZY30-1230 DC Motor)
减速比

14

19

27

51

71

100

139

189

264

369

516

720

981

1370
减速级数

2

2

2

3

3

3

3

4

4

4

4

4

5

5
减速器长度(L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4

50.8

50.8
空载转速 r/min

214

158

111

59

42

30

22

16

11

8.1

5.8

4.2

3.1

2.2
额定转速 r/min

171

126

89

47

34

24

17

13

9.1

6.5

4.7

3.3

2.4

1.8
额定转矩 N.m

0.023

0.031

0.044

0.074

0.1

0.15

0.2

0.25

0.34

0.48

0.67

0.94

1

1
最大瞬间允许负载 N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3

3

3
Configuration 24ZY30-1245 DC Motor(24ZY30-1245 DC Motor)
减速比

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720
减速级数

1

1

2

2

2

3

3

3

3

4

4

4

4

4
减速器长度(L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4
空载转速 r/min

1213

869

321

237

167

88

63

45

32

24

17

12

8.7

6.3
额定转速 r/min

970

695

257

189

133

71

51

36

26

19

14

9.8

7

5
额定转矩 N.m

0.008

0.012

0.028

0.038

0.055

0.093

0.13

0.18

0.25

0.31

0.43

0.6

0.84

1
最大瞬间允许负载 N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
Configuration 24ZY30-1260 DC Motor(24ZY30-1260 DC Motor)
减速比

3.7

5.2

14

19

27

51

71

100

139

189

264

369

516

720
减速级数

1

1

2

2

2

3

3

3

3

4

4

4

4

4
减速器长度(L) mm

25

25

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4

44.4
空载转速 r/min

1617

1158

429

316

222

118

85

60

43

32

23

16

12

8.3
额定转速 r/min

1294

927

343

253

178

94

68

48

35

25

18

13

9.3

6.7
额定转矩 N.m

0.01

0.014

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1

1
最大瞬间允许负载 N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3

3
