28JN30K/28ZY38永磁直流行星齿轮电机采用了金属的行星齿轮结构，外径有28毫米，允许转矩范围为0.3N.m~3.0N.m。支持12v/24v双电压能够适配多种不同的场景。
该产品的调速范围广，能够通过改变输入电压等方式，可以在较宽的范围内对电机的转速进行调节，满足不同应用场景对速度的要求。控制系统相对简单，电机对控制信号的响应较快，能够快速实现启动、停止和速度切换。

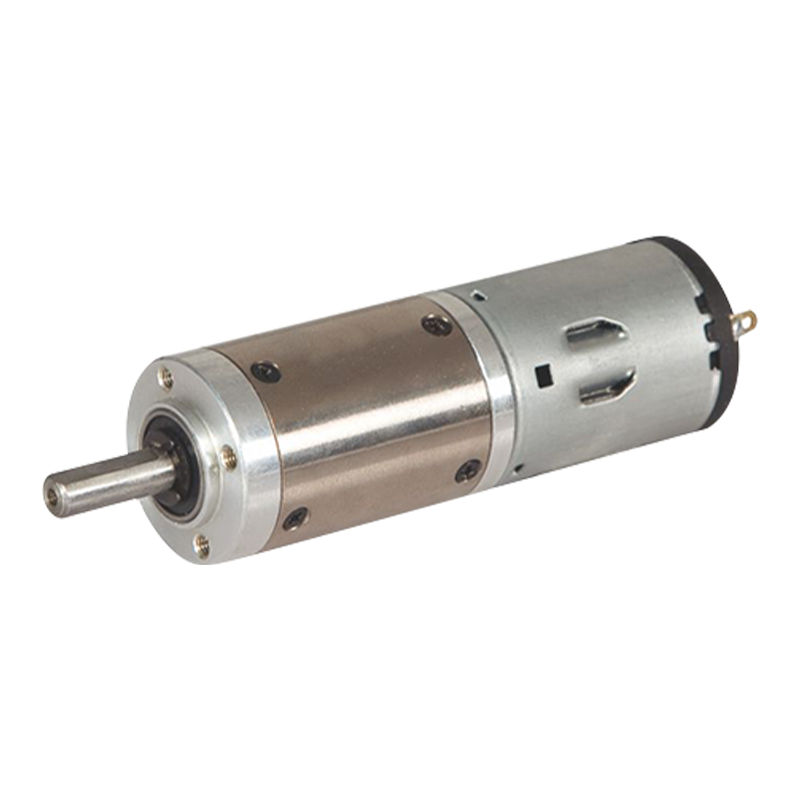

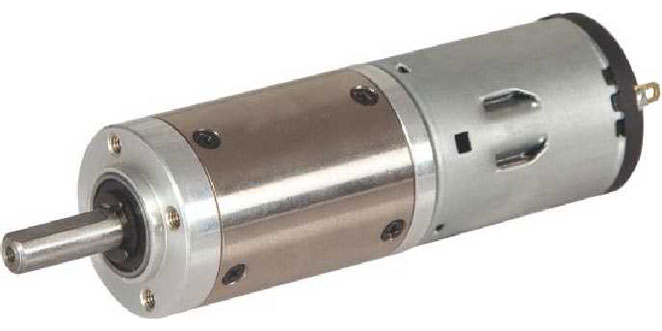

28JN30K/28ZY38 28mm 12V/24V 永磁直流有刷行星齿轮减速电机
0579-86817938-836
28JN30K/28ZY38
Φ28 行星减速器
允许转矩范围：0.3N.m~3.0N.m
永磁直流行星齿轮电机（内齿圈材质:金属）

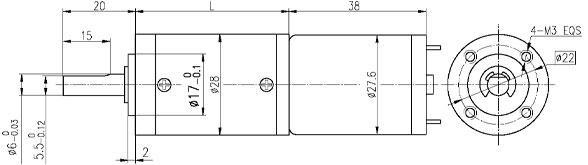

外形和安装尺寸
电动机主要技术参数
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|
28ZY38-1240 |
12 |
4000 |
80 |
2600 |
7 |
1.86 |
350 |
20 |
0.75 |
|
28ZY38-1250 |
12 |
5000 |
100 |
3450 |
7 |
2.48 |
370 |
21.5 |
0.9 |
|
28ZY38-2450 |
24 |
5000 |
70 |
3800 |
7 |
2.78 |
230 |
25 |
0.7 |
齿轮减速电机主要技术参数
配置28ZY38-1240直流电机(28ZY38-1240 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
29 |
29 |
36.1 |
36.1 |
36.1 |
43 |
43 |
43 |
43 |
49.9 |
49.9 |
49.9 |
49.9 |
49.9 |
| 空载转速 r/min |
1078 |
772 |
286 |
211 |
148 |
78 |
56 |
40 |
29 |
21 |
15 |
11 |
7.8 |
5.6 |
| 额定转速 r/min |
701 |
502 |
186 |
137 |
96 |
51 |
37 |
26 |
19 |
14 |
9.8 |
7 |
5 |
3.6 |
| 额定转矩 N.m |
0.023 |
0.033 |
0.079 |
0.11 |
0.15 |
0.26 |
0.36 |
0.51 |
0.71 |
0.86 |
1.2 |
1.7 |
2.4 |
3.6 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
配置28ZY38-1250直流电机(28ZY38-1250 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
29 |
29 |
36.1 |
36.1 |
36.1 |
43 |
43 |
43 |
43 |
49.9 |
49.9 |
49.9 |
49.9 |
49.9 |
| 空载转速 r/min |
1348 |
965 |
357 |
263 |
185 |
98 |
70 |
50 |
36 |
26 |
19 |
14 |
9.7 |
6.9 |
| 额定转速 r/min |
930 |
666 |
246 |
182 |
128 |
68 |
49 |
35 |
25 |
18 |
13 |
9.3 |
6.7 |
4.8 |
| 额定转矩 N.m |
0.023 |
0.033 |
0.079 |
0.11 |
0.15 |
0.26 |
0.36 |
0.51 |
0.71 |
0.86 |
1.2 |
1.7 |
2.3 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
配置28ZY38-2450直流电机(28ZY38-2450 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
29 |
29 |
36.1 |
36.1 |
36.1 |
43 |
43 |
43 |
43 |
49.9 |
49.9 |
49.9 |
49.9 |
49.9 |
| 空载转速 r/min |
1348 |
965 |
357 |
263 |
185 |
98 |
70 |
50 |
36 |
26 |
19 |
14 |
9.7 |
6.9 |
| 额定转速 r/min |
1024 |
734 |
271 |
200 |
141 |
75 |
54 |
38 |
27 |
20 |
14 |
10 |
7.4 |
5.3 |
| 额定转矩 N.m |
0.023 |
0.033 |
0.079 |
0.11 |
0.15 |
0.26 |
0.36 |
0.51 |
0.71 |
0.86 |
1.2 |
1.7 |
2.3 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
