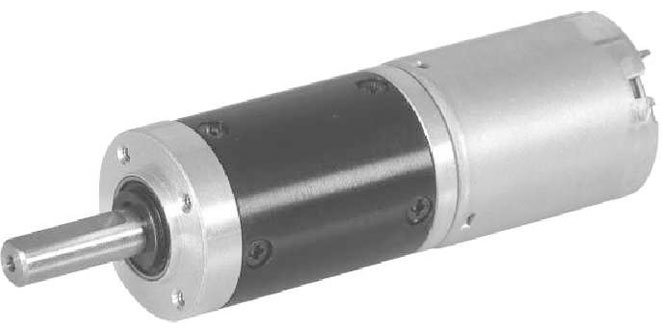

24JN10K/24ZY30 24mm 8000-12000rpm 永磁直流有刷行星齿轮减速电机

24JN10K/24ZY30 24mm 8000-12000rpm 永磁直流有刷行星齿轮减速电机

24JN10K/24ZY30永磁直流行星齿轮电机采用了金属的行星齿轮结构，外径有24毫米，允许转矩范围为0.1N.m~1.0N.m。支持12v/24v双电压。
该产品的动力输出方面具有高扭矩和输出稳定的特点。行星齿轮机构能够实现大的传动比，将电机的转速降低并转化为高扭矩输出，适合驱动需要较大力量的负载。传动结构对称，受力均匀，运转平稳，能提供较为稳定的动力输出，减少扭矩波动。

  • 24JN10K/24ZY30 24mm 8000-12000rpm 永磁直流有刷行星齿轮减速电机
目录下载 产品询价
上一篇：28JN30K/28ZY38 28mm 12V/24V 永磁直流有刷行星齿轮减速电机
下一篇：24JN10K/24ZY30 24mm 0.1-1N.m 永磁直流有刷行星齿轮减速电机

0579-86817938-836

[email protected]

24JN10K/24ZY30(2)

Φ24 行星减速器

允许转矩范围：0.1N.m~1.0N.m

永磁直流行星齿轮电机（内齿圈材质:金属）

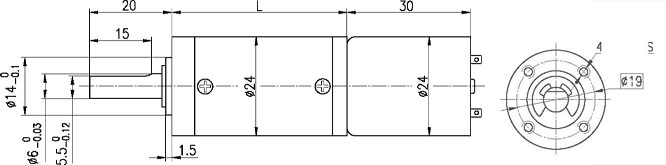

外形和安装尺寸

电动机主要技术参数

电机型号

额定电压

空载转速

空载电流

额定转速

额定转矩

输出功率

额定电流

堵转力矩

堵转电流

24ZY30-1280

12

8000

80

6500

3

2

300

16

1.2

24ZY30-12100

12

10000

100

7700

4

3.1

420

16

1.6

24ZY30-24120

24

12000

140

9000

3.5

3.2

300

19

1.2

齿轮臧速电机主要技术参数

配置24ZY30-1280直流电机(24ZY30-1280 DC Motor)
减速比

14

19

27

51

71

100

139

189

264

369

516
减速级数

2

2

2

3

3

3

3

4

4

4

4
减速器长度(L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4

44.4
空载转速 r/min

571

421

296

157

113

80

58

42

30

22

16
额定转速 r/min

464

342

241

127

92

65

47

34

25

18

13
额定转矩 N.m

0.034

0.046

0.066

0.11

0.16

0.22

0.3

0.37

0.51

0.72

1
最大瞬间允许负载 N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3

3
配置24ZY30-12100直流电机(24ZY30-12100 DC Motor)
减速比

14

19

27

51

71

100

139

189

264

369
减速级数

2

2

2

3

3

3

3

4

4

4
减速器长度(L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4
空载转速 r/min

714

526

370

196

141

100

72

53

38

27
额定转速 r/min

550

405

285

151

108

77

55

41

29

21
额定转矩 N.m

0.045

0.062

0.087

0.15

0.21

0.29

0.41

0.49

0.69

0.96
最大瞬间允许负载 N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
配置24ZY30-24120直流电机(24ZY30-24120 DC Motor)
减速比

14

19

27

51

71

100

139

189

264

369
减速级数

2

2

2

3

3

3

3

4

4

4
减速器长度(L) mm

31.6

31.6

31.6

38

38

38

38

44.4

44.4

44.4
空载转速 r/min

857

632

444

235

169

120

86

63

45

33
额定转速 r/min

643

474

333

176

127

90

65

48

34

24
额定转矩 N.m

0.04

0.054

0.077

0.13

0.18

0.26

0.36

0.43

0.6

0.84
最大瞬间允许负载 N.m

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
