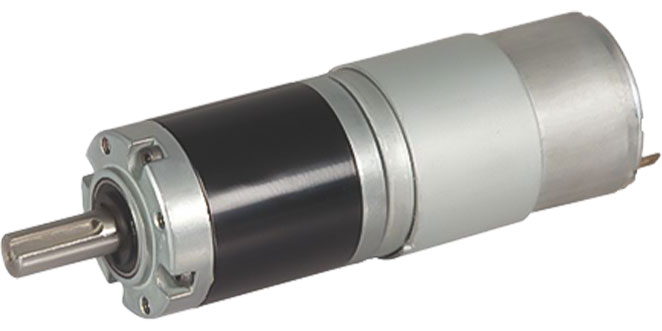

42JXE100K/42ZY68P永磁直流行星齿轮电机采用了金属和粉末金属材质的内齿圈，外径为42毫米，空载转速2000-3000rpm。
本产品结合了直流有刷电机的简单驱动特性和行星齿轮系统的高扭矩放大能力，其核心性能特点包括高启动扭矩、低成本、控制简易、维护灵活性强等。

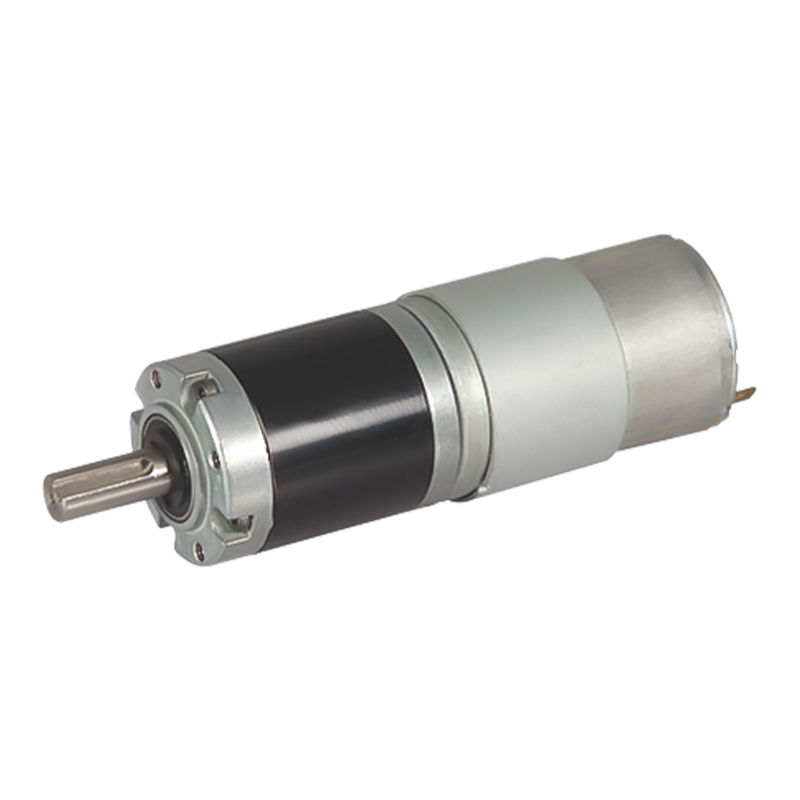

42JXE100K/42ZY68P 2000-3000rpm 1-10N.m 永磁直流有刷行星齿轮减速电机
0579-86817938-836
42JXE100K/42ZY68P
Φ42 行星减速器
允许转矩范围：1N.m~10N.m
永磁直流行星齿轮电机（内齿圈材质:金属和粉末金属）

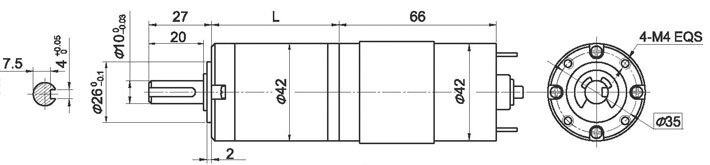

外形和安装尺寸
可在两种材质的内齿圈中进行选择:粉末金属(型号42JXF100K),金属(型号42JXE100K)
电动机主要技术参数
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|
42ZY68P-2420 |
24 |
2000 |
0.15 |
1700 |
50 |
8.7 |
0.6 |
220 |
2 |
|
42ZY68P-2430 |
24 |
3000 |
0.17 |
2200 |
40 |
9 |
1 |
150 |
2.3 |
齿轮减速电机主要技术参数
配置42ZY68P-2420直流电机(42ZY68P-2420 DC Motor)
| 减速比 |
3.71 |
5.18 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
181 |
219 |
254 |
306 |
354 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
31.5 |
31.5 |
42.1 |
42.1 |
42.1 |
52.5 |
52.5 |
52.5 |
52.5 |
62.9 |
62.9 |
62.9 |
62.9 |
62.9 |
| 空载转速 r/min |
539 |
386 |
143 |
105 |
74 |
39 |
28 |
20 |
14 |
11 |
7.9 |
6.5 |
5.6 |
4.7 |
| 额定转速 r/min |
458 |
328 |
121 |
89 |
63 |
33 |
24 |
17 |
12 |
9.4 |
6.7 |
5.6 |
4.8 |
4 |
| 额定转矩 N.m |
0.17 |
0.23 |
0.57 |
0.77 |
1.1 |
1.9 |
2.6 |
3.7 |
5.1 |
6.1 |
8.3 |
1 |
10 |
10 |
| 最大瞬间允许负载 N.m |
3 |
3 |
12 |
12 |
12 |
25 |
25 |
25 |
25 |
30 |
30 |
30 |
30 |
30 |
配置42ZY68P-2430直流电机(42ZY68P-2430 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
181 |
219 |
254 |
306 |
354 |
427 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
31.5 |
31.5 |
42.1 |
42.1 |
42.1 |
52.5 |
52.5 |
52.5 |
52.5 |
62.9 |
62.9 |
62.9 |
62.9 |
62.9 |
62.9 |
| 空载转速 r/min |
809 |
579 |
214 |
158 |
111 |
59 |
42 |
30 |
22 |
16 |
14 |
12 |
10 |
8.5 |
7 |
| 额定转速 r/min |
593 |
425 |
157 |
116 |
81 |
43 |
31 |
22 |
16 |
12 |
10 |
8.7 |
7.2 |
6.2 |
5.2 |
| 额定转矩 N.m |
0.13 |
0.19 |
0.45 |
0.62 |
0.87 |
1.5 |
2.1 |
2.9 |
4.1 |
4.9 |
5.7 |
6.6 |
8 |
9.2 |
10 |
| 最大瞬间允许负载 N.m |
3 |
3 |
12 |
12 |
12 |
25 |
25 |
25 |
25 |
30 |
30 |
30 |
30 |
30 |
30 |

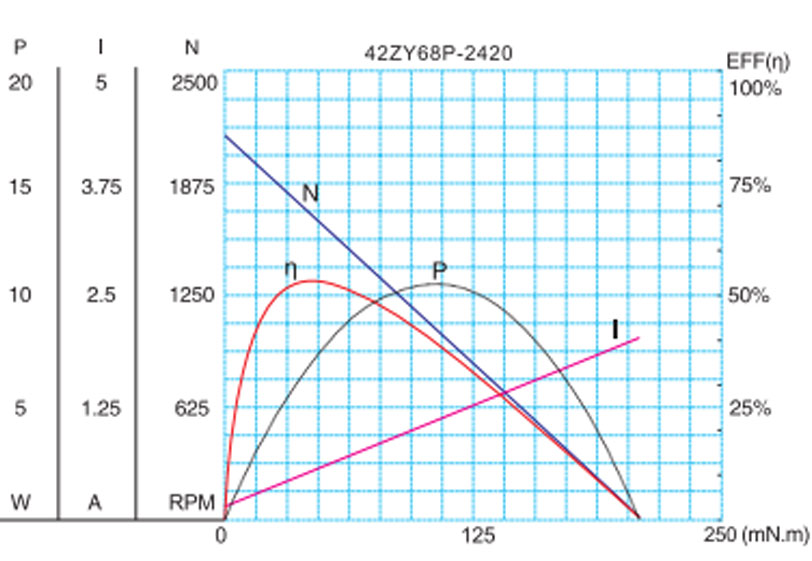

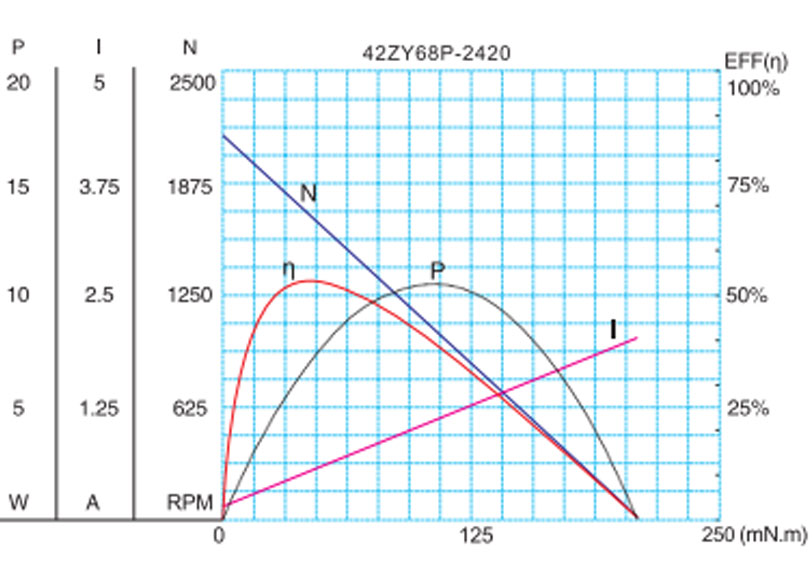

电动机特性图
A-21
技术参数如有变动，恕不另行通知
