永磁直流齿轮减速电机37JB6K/35ZY40是外径为37毫米的行星减速器，适用于12v/24v双电压环境，可适用于多种环境。
平行轴齿轮箱的结构紧凑，轴向尺寸小，适合空间受限的场景（如小型机器人、家电等）。平行齿轮传动平稳，噪音低，能够提供较为稳定的动力输出，使设备运行更加平稳可靠，适用于对运行稳定性要求较高的设备。有刷电机通过改变输入电压等方式可以较为方便地实现调速，配合平行齿轮箱，能在不同工况下提供合适的转速和扭矩，满足多种工作需求。

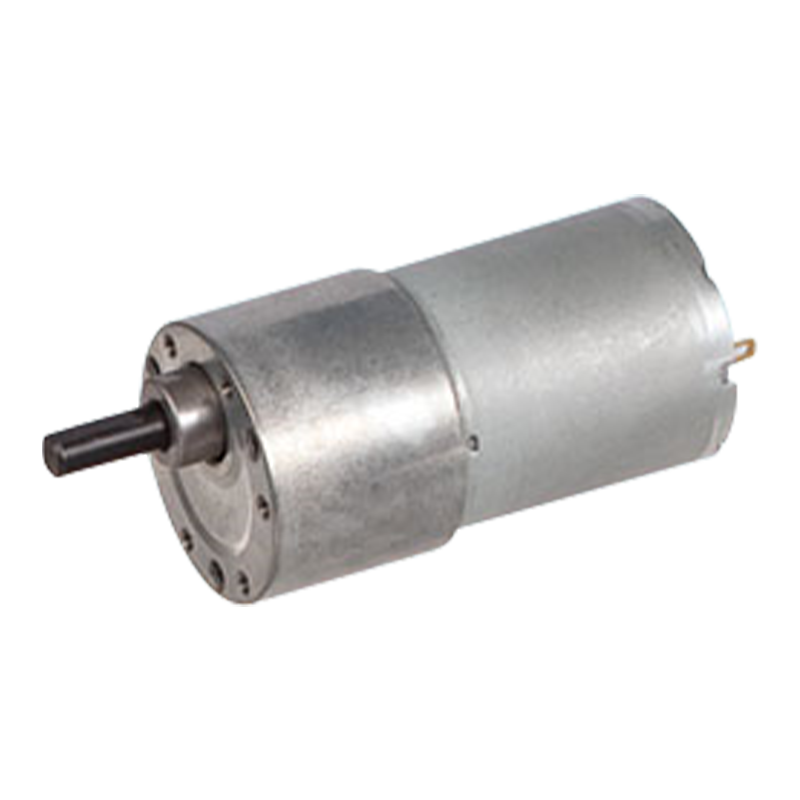

37JB6K/35ZY40 12V/24V 37mm 0.6N.m 永磁直流有刷直齿轮减速电机
0579-86817938-836
37JB6K/35ZY40
Φ37 行星减速器,
允许转矩范围:0.6N.m
永磁直流齿轮减速电机

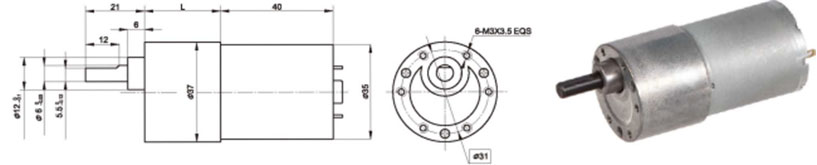

外形和安装尺寸
电动机主要技术参数
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|
35ZY40-1230 |
12 |
3000 |
80 |
2300 |
7 |
2.1 |
400 |
22 |
0.8 |
|
35ZY40-1250 |
12 |
5000 |
100 |
4100 |
8 |
3.5 |
570 |
34 |
2.2 |
电动机主要技术参数
配置 35ZY40-1230 直流电机(35ZY40-1230 DC Motor)
| 减速比 |
6 |
10 |
18 |
30 |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
| 减速级数 |
2 |
2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
| 减速器长度(L) mm |
19 |
19 |
21.5 |
21.5 |
24 |
24 |
24 |
26.5 |
26.5 |
26.5 |
26.5 |
| 空载转速 r/min |
500 |
300 |
167 |
100 |
60 |
40 |
30 |
20 |
15 |
12 |
10 |
| 额定转速 r/min |
383 |
230 |
128 |
77 |
46 |
31 |
23 |
16 |
12 |
10 |
8.5 |
| 额定转矩 N.m |
0.03 |
0.05 |
0.09 |
0.15 |
0.23 |
0.35 |
0.46 |
0.6 |
0.6 |
0.6 |
0.6 |
| 最大瞬间允许负载 N.m |
0.3 |
0.3 |
0.6 |
0.6 |
1.2 |
1.2 |
1.2 |
1.8 |
1.8 |
1.8 |
1.8 |
| 转向 |
CCW |
CCW |
CW |
CW |
CCW |
CCW |
CCW |
CW |
CW |
CW |
CW |
配置 35ZY40-1250 直流电机(35ZY40-1250 DC Motor)
| 减速比 |
6 |
10 |
18 |
30 |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
| 减速级数 |
2 |
2 |
3 |
3 |
4 |
4 |
4 |
5 |
5 |
5 |
5 |
| 减速器长度(L) mm |
19 |
19 |
21.5 |
21.5 |
24 |
24 |
24 |
26.5 |
26.5 |
26.5 |
26.5 |
| 空载转速 r/min |
833 |
500 |
278 |
167 |
100 |
67 |
50 |
33 |
25 |
20 |
17 |
| 额定转速 r/min |
683 |
410 |
228 |
137 |
82 |
55 |
41 |
28 |
23 |
18 |
16 |
| 额定转矩 N.m |
0.04 |
0.06 |
0.11 |
0.18 |
0.26 |
0.39 |
0.52 |
0.6 |
0.6 |
0.6 |
0.6 |
| 最大瞬间允许负载 N.m |
0.3 |
0.3 |
0.6 |
0.6 |
1.2 |
1.2 |
1.2 |
1.8 |
1.8 |
1.8 |
1.8 |
| 转向 |
CCW |
CCW |
CW |
CW |
CCW |
CCW |
CCW |
CW |
CW |
CW |
CW |

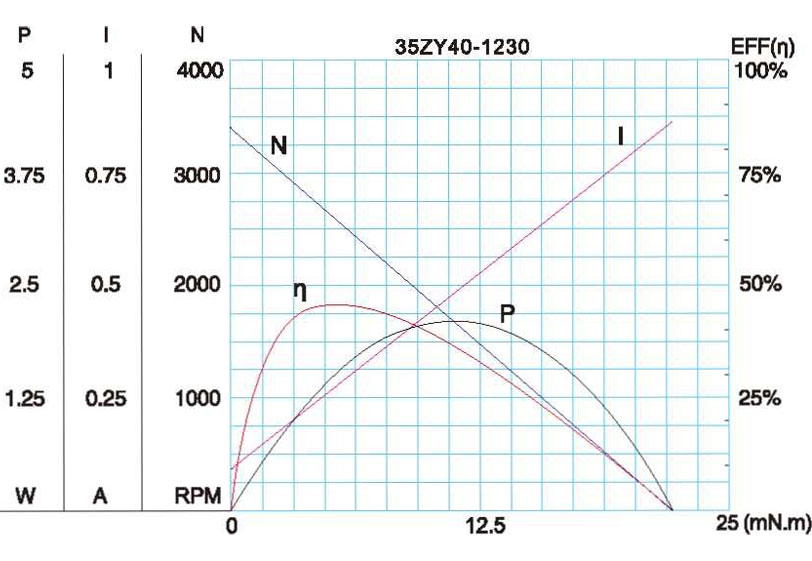

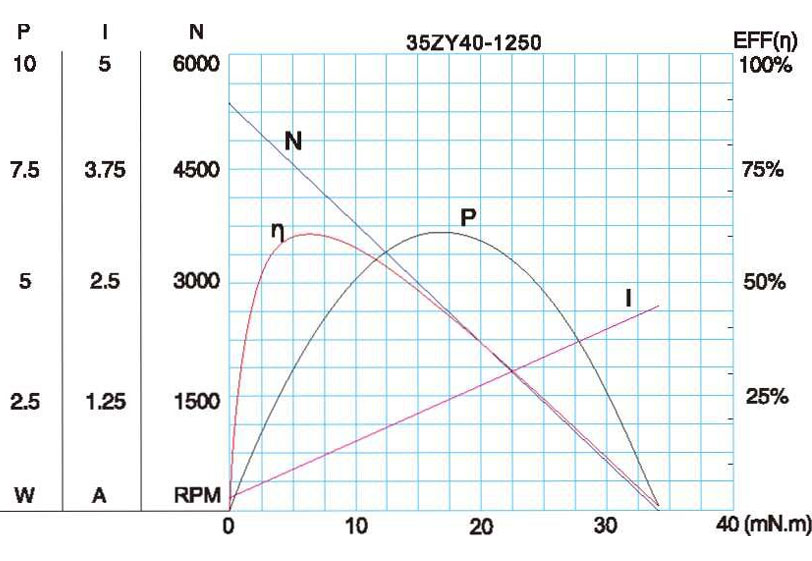

电动机特性图
F-3
技术参数如有变动，恕不另行通知
