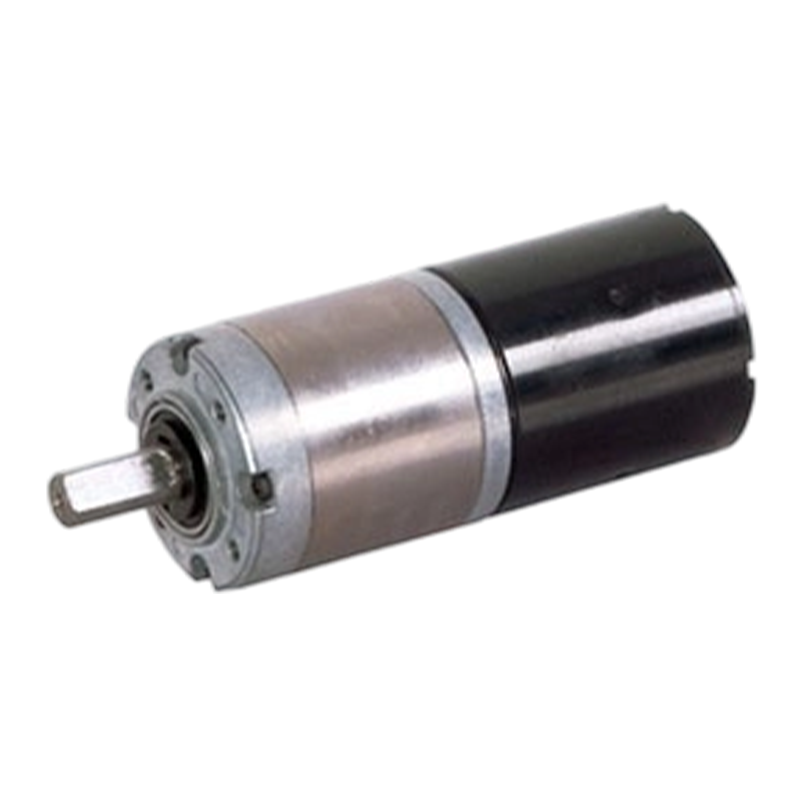

36JXE30K/36ZWNP40 36mm 高效散热 无刷直流行星齿轮减速电机

36JXE30K/36ZWNP40 36mm 高效散热 无刷直流行星齿轮减速电机

产品36JXE30K/36ZWNP40是外径为36毫米的紧凑型动力单元，适用于12v/24v双电压环境，使用了金属和粉末金属材质的内齿圈设计。
设计有散热筋或散热孔，增加了散热面积，有助于降低齿轮传动过程中产生的热量，保证电机和齿轮箱在长时间运行时的稳定性。结构较为紧凑，永磁体产生的磁场强度高，在相同功率输出的情况下，相比有刷电机体积更小、重量更轻。

  • 36JXE30K/36ZWNP40 36mm 高效散热 无刷直流行星齿轮减速电机
目录下载 产品询价
上一篇：36JXE30K/36ZWNP57 高性能无刷行星齿轮减速电机
下一篇：36JXE30K/36ZWN42 36mm 0.3N.m~3.0N.m 无刷直流行星齿轮减速电机

0579-86817938-836

[email protected]

36JXE30K/36ZWNP40

Φ36行星减速器,

允许转矩范围:0.3N·m~3N·m

无刷直流行星齿轮减速电机    (内齿圈材质:金属和粉末金属)

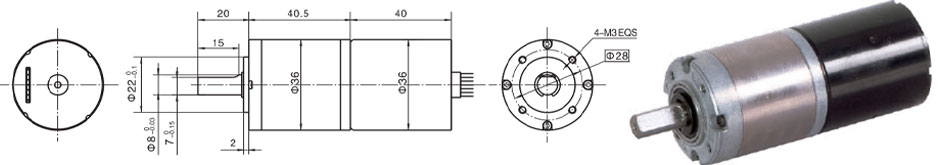

外形和安装尺寸

无刷直流电动机，3相4极，内置驱动器

可选择两种材料： 金属粉末（型号：36JXF30K）、金属（型号：36JXE30K）

无刷电动机主要技术参数

电机型号

极数

相数

额定电压

空载转速

空载电流

额定转矩

额定转速

额定电流

额定功率

36ZWNP40-1240

4

3

12

4000

400

15

3000

850

4.7

36ZWNP40-2440

4

3

24

4000

200

20

3000

550

6.3

无刷行星齿轮减速电机主要技术参数

配置36ZWNP40-1240无刷直流电机
减速比

3.7

5.2

14

19

27

51

71

100

139

189

264

369
减速级数

1

1

2

2

2

3

3

3

3

4

4

4
减速器长度(L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4
空载速度 r/min

1078

772

286

211

148

78

56

40

29

21

15

11
额定转速 r/min

809

579

214

158

111

59

42

30

22

16

11

8.1
额定转矩 N.m

0.05

0.07

0.17

0.23

0.33

0.56

0.78

1.1

1.5

1.8

2.6

3
最大瞬间允许负载 N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9
配置36ZWNP40-2440无刷直流电机
减速比

3.7

5.2

14

19

27

51

71

100

139

189

264

369
减速级数

1

1

2

2

2

3

3

3

3

4

4

4
减速器长度(L) mm

26.5

26.5

33.6

33.6

33.6

40.5

40.5

40.5

40.5

47.4

47.4

47.4
空载转速 r/min

1078

772

286

211

148

78

56

40

29

21

15

11
额定转速 r/min

809

579

214

158

111

59

42

30

22

16

11

8.1
额定转矩 N.m

0.067

0.093

0.23

0.31

0.44

0.74

1

1.5

2

2.5

3

3
最大瞬间允许负载 N.m

1

1

3.5

3.5

3.5

7.5

7.5

7.5

7.5

9

9

9
