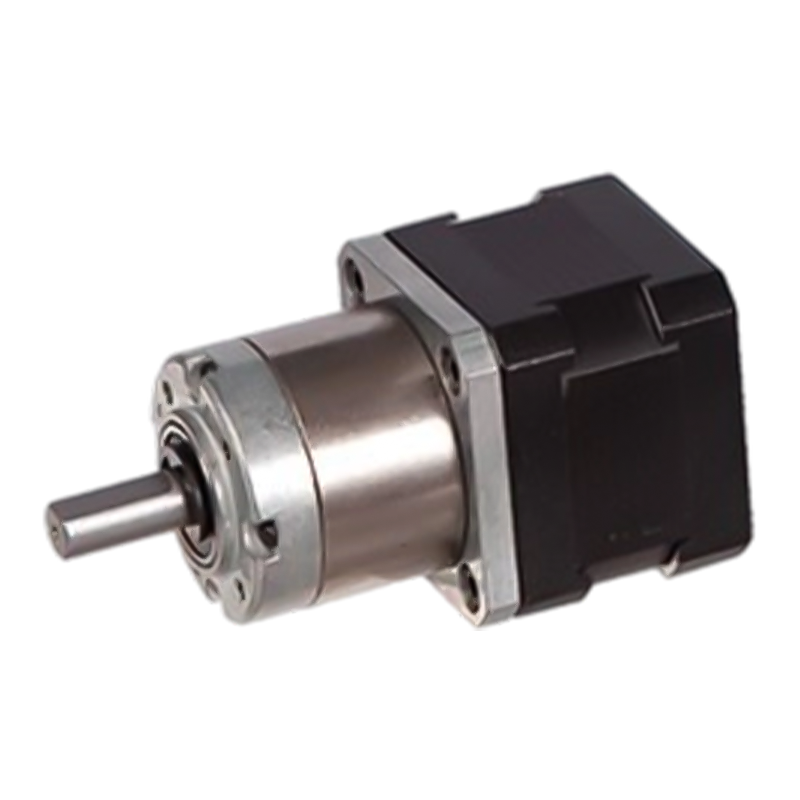

36JXES60K/42STH 12V/24V 行星齿轮步进电机

36JXES60K/42STH 12V/24V 行星齿轮步进电机

36JXES60K/42STH可在两种材料的内齿圈中进行选择：粉末金属(型号 36JXF60K ),金属(型号 36JXE60K )，支持12v/24v双电压环境，最大允许径向负载≤50N。
行星轮系的结构使得负载均匀分布在各个行星轮上，减少了单个齿轮的受力，降低了振动和噪声。同时，步进电机的运转特性也较为稳定，在不同的负载和转速下，都能保持相对稳定的输出性能。因此，行星减速步进电机在运行过程中具有良好的稳定性，能够提供平稳的动力输出。

  • 36JXES60K/42STH 12V/24V 行星齿轮步进电机
目录下载 产品询价
上一篇：42JX150K/42STH 80N 混合式行星齿轮步进电机
下一篇：36JXES60K/35STH 36mm 混合式步进行星齿轮减速电机

0579-86817938-836

[email protected]

36JXES60K/42STH

36mm Standard Gearbox,

Permissible Load Range: 1.8N.m~6.0N.m

混合式步进行星齿轮减速电机（内齿圈材质:金属和粉末金属）

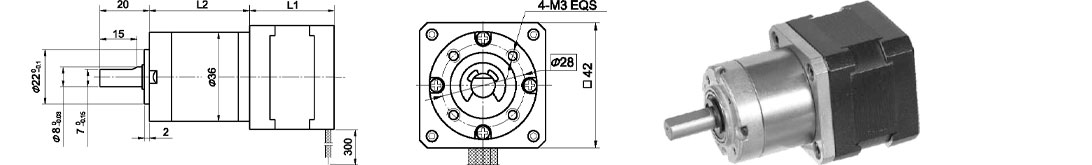

外形和安装尺寸

可在两种材料的内齿圈中进行选择：粉末金属(型号 36JXF60K ),金属(型号 36JXE60K )

行星齿轮减速器

内齿圈材料

E 型:金属

F 型:金属粉末

输出轴轴承形式

滚动轴承

最大允许径向负载（离法兰 10mm 处）

≤50N

最大允许轴向负载

≤30N

径向间隙（测量点尽量接近法兰）

≤0.07mm

轴向间隙

≤0.3 mm

背隙（无负载时）

≤1.5°

性能参数

42STH5 混合式步进电机性能

型号

额定电压

每相电流

每相电阻

电感

保持转矩

引出线数

转动惯量

重 量

长度L1

适配减速比

单轴

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0316A

12

0.31

38.5

21

1.6

6

35

0.22

34

≤1:100

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

≤1:71
36JXES60K 行星减速器性能
减速比

3.71

5.18

14

19

27

51

71

100

139
减速级数

1

2

3
减速器长度(L) mm

27

34.1

41
最大额定转矩

6

24

50
瞬间允许转矩

20

70

150
效率

0.9

0.81

0.73
重量

195

210

290

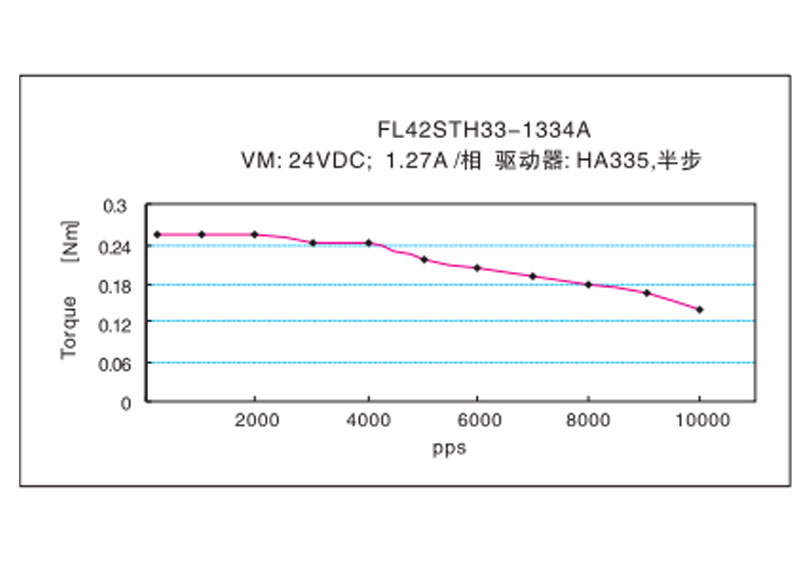

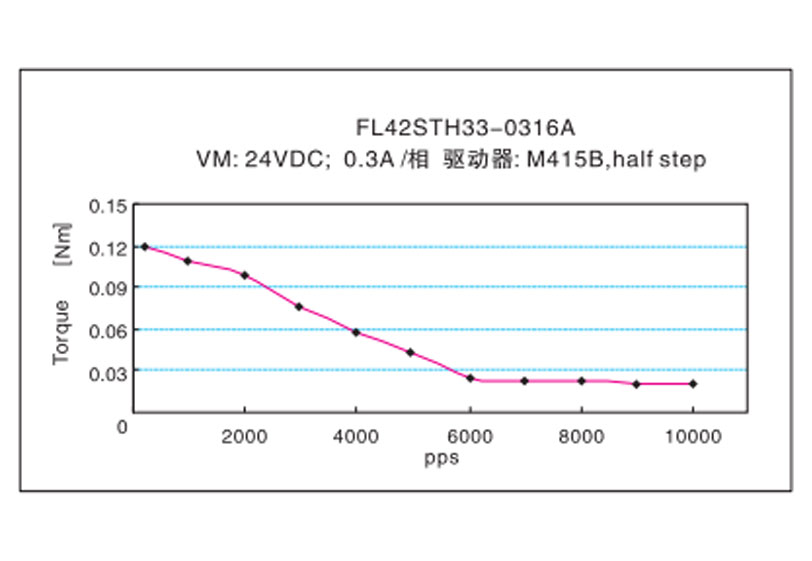

矩频曲线
