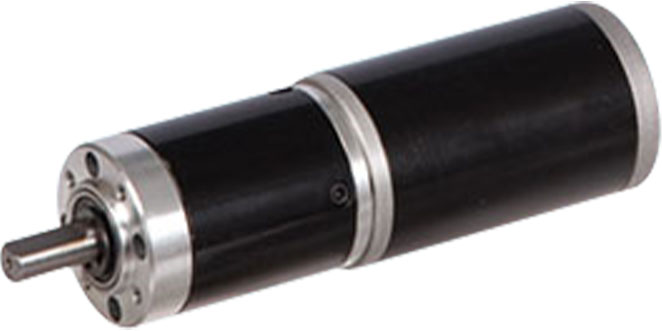

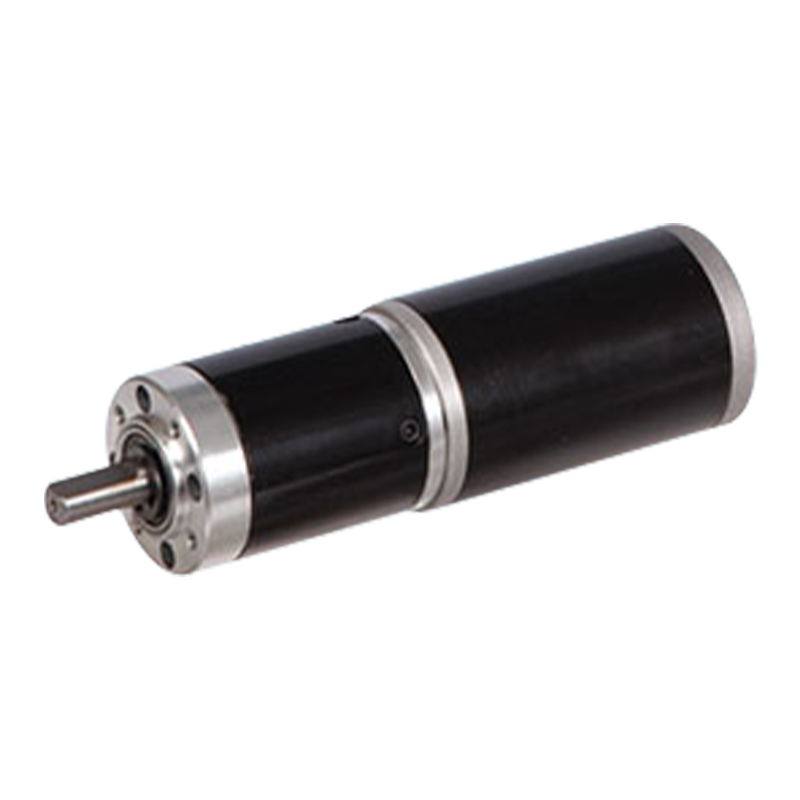

36JX30K/38ZY63永磁直流行星齿轮电机内齿圈采用金属材料，外径36毫米。支持12v/24v双电压，空载转速3000-4000rpm。
具有较高的传动效率，行星齿轮传动在传递动力时，多个齿轮同时啮合，负荷分布均匀，传动效率相对较高。一般情况下，有刷行星齿轮电机在额定负载范围内能够保持较高的效率，减少能量损耗。
产品能量转换效率较好，有刷电机虽然存在电刷与换向器之间的摩擦损耗，但在与行星齿轮减速器合理匹配后，整体的能量转换效率能够满足大多数应用场景的要求，尤其是在中低速、高扭矩的工作条件下，其效率优势更为明显。
0579-86817938-836

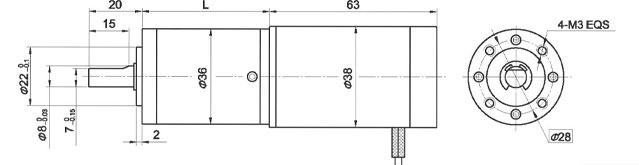

Φ36 行星减速器
允许转矩范围：0.3N.m~3.0N.m
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|

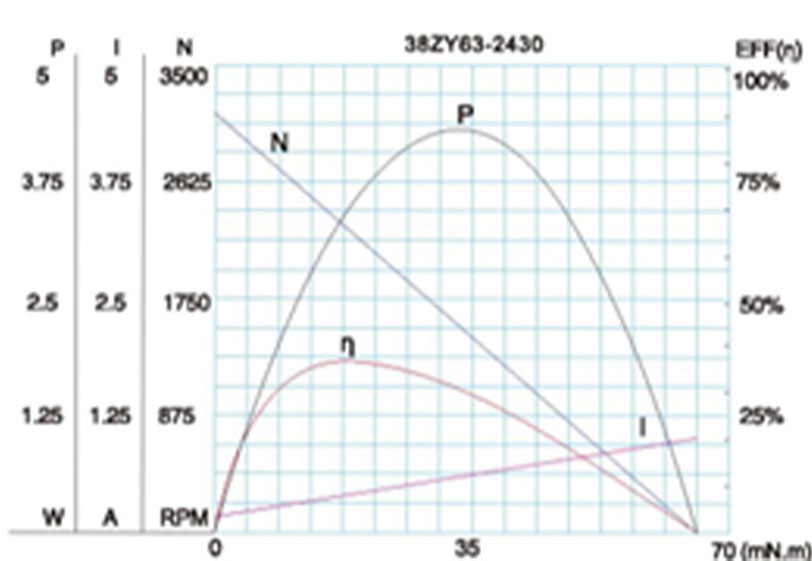

38ZY63-2430 |
24 |
3000 |
160 |
2500 |
15 |
3.8 |
0.35 |
65 |
1 |
|

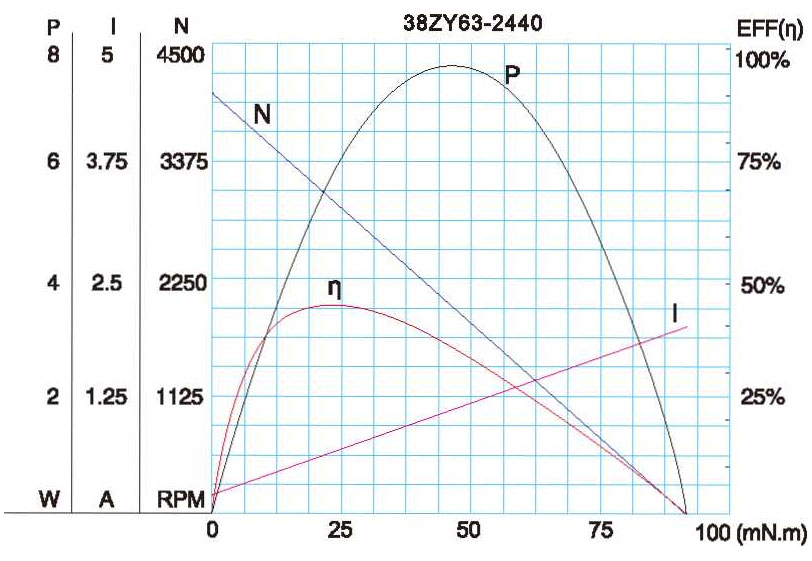

38ZY63-2440 |
24 |
4000 |
220 |
3200 |
20 |
6.5 |
0.6 |
90 |
2 |
| 减速比 |
3.7 |
5.1 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| 减速器长度(L) mm |
31 |
31 |
38.5 |
38.5 |
38.5 |
48.4 |
48.4 |
48.4 |
48.4 |
55.8 |
55.8 |
55.8 |
| 空载转速 r/min |
809 |
579 |
214 |
158 |
111 |
59 |
42 |
30 |
22 |
16 |
11 |
8 |
| 额定转速 r/min |
670 |
480 |
175 |
130 |
92 |
49 |
35 |
25 |
18 |
13 |
9.5 |
7 |
| 额定转矩 N.m |
0.05 |
0.07 |
0.17 |
0.23 |
0.33 |
0.56 |
0.78 |
1.1 |
1.5 |
1.8 |
2.6 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
| 减速比 |
3.7 |
5.1 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
| 减速器长度(L) mm |
31 |
31 |
38.5 |
38.5 |
38.5 |
48.4 |
48.4 |
48.4 |
48.4 |
55.8 |
55.8 |
55.8 |
| 空载转速 r/min |
1078 |
772 |
286 |
211 |
148 |
78 |
56 |
40 |
29 |
21 |
15 |
11 |
| 额定转速 r/min |
860 |
617 |
228 |
168 |
118 |
62 |
45 |
32 |
23 |
17 |
13 |
10 |
| 额定转矩 N.m |
0.067 |
0.093 |
0.23 |
0.31 |
0.44 |
0.74 |
1 |
1.5 |
2 |
2.5 |
3 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
A-14
技术参数如有变动，恕不另行通知
