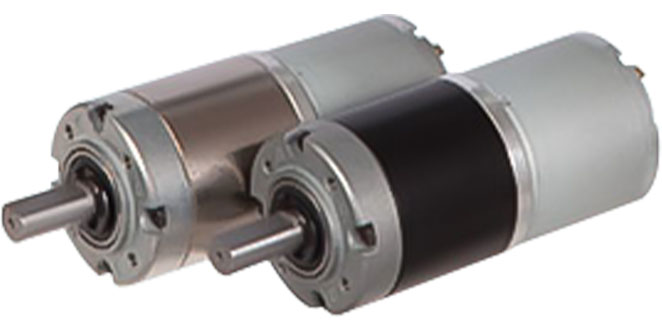

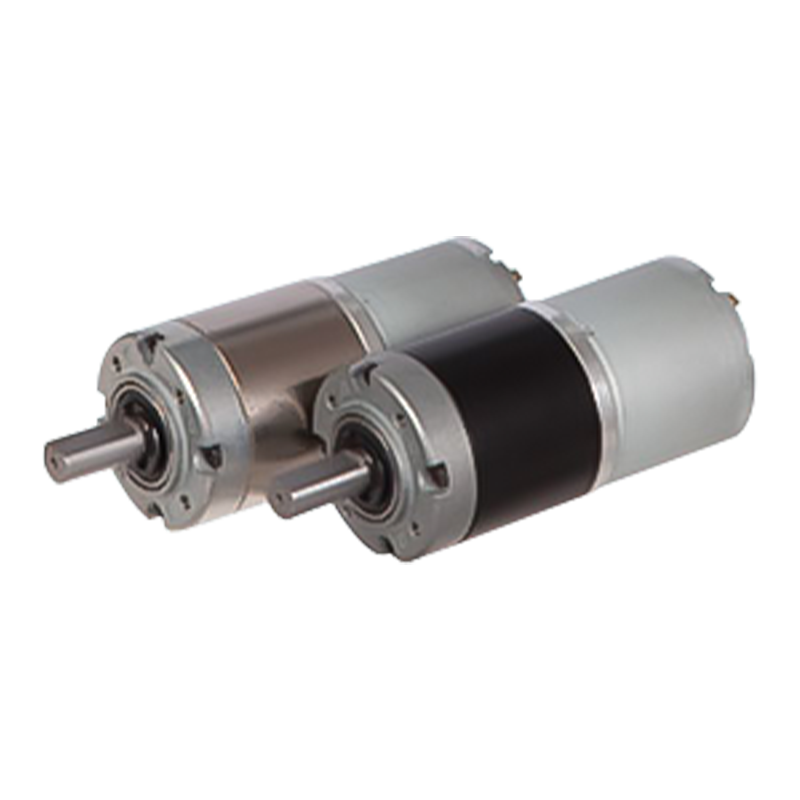

36JXE30K/35ZY30永磁直流行星齿轮电机内齿圈采用金属材料，外径36毫米。支持12v/24v双电压，空载转速3000-5000rpm。
产品结构紧凑耐用，行星齿轮减速器的结构紧凑，体积小，重量轻，能够承受较大的负载和冲击力。同时，有刷电机经过长期的发展和改进，技术成熟，可靠性较高。两者结合后，在正常使用和维护条件下，可以长时间稳定运行。
36JXE30K/35ZY30过载能力较强，行星齿轮系统能够承受一定程度的过载，当负载突然增加时，行星齿轮电机可以通过自身的结构特点和电机的过载能力，在短时间内承受较大的负荷，而不会马上出现故障。
0579-86817938-836
Φ36 行星减速器
允许转矩范围：0.3N.m~3.0N.m
可在两种材料的内齿圈中进行选择：粉末金属(型号36JXF30K),金属(型号36JXE30K)
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|

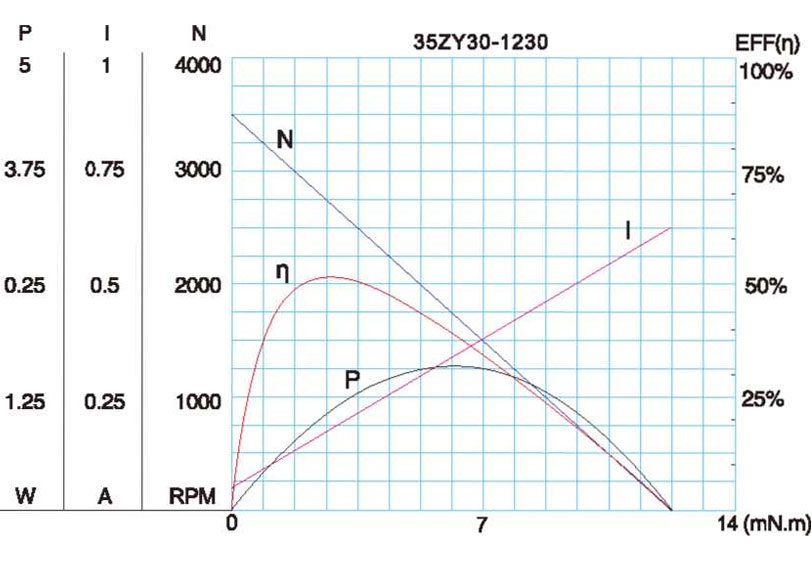

35ZY30-1230 |
12 |
3000 |
50 |
2400 |
5 |
1.2 |
280 |
12.2 |
0.62 |
|

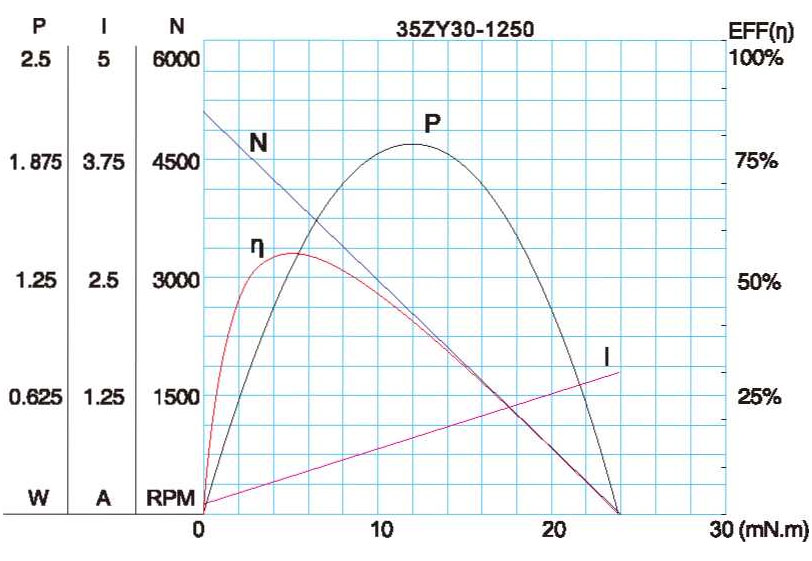

35ZY30-1250 |
12 |
5000 |
100 |
4300 |
4 |
1.8 |
330 |
24 |
1.5 |
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |

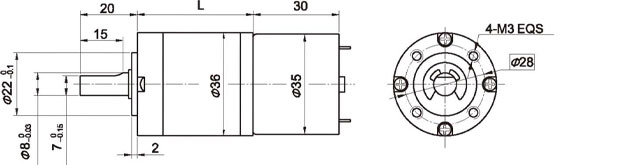

| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
809 |
579 |
214 |
158 |
111 |
59 |
42 |
30 |
22 |
16 |
11 |
8.1 |
5.8 |
4.2 |
| 额定转速 r/min |
647 |
463 |
171 |
126 |
89 |
47 |
34 |
24 |
17 |
13 |
8.1 |
6.5 |
4.7 |
3.3 |
| 额定转矩 N.m |
0.017 |
0.023 |
0.057 |
0.077 |
0.11 |
0.19 |
0.26 |
0.37 |
0.51 |
0.61 |
0.86 |
1.2 |
1.7 |
2.3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
1348 |
965 |
357 |
263 |
185 |
98 |
70 |
50 |
36 |
26 |
19 |
14 |
10 |
6.9 |
| 额定转速 r/min |
1159 |
830 |
307 |
226 |
159 |
84 |
61 |
43 |
31 |
23 |
16 |
12 |
8.3 |
6 |
| 额定转矩 N.m |
0.013 |
0.019 |
0.045 |
0.062 |
0.087 |
0.15 |
0.21 |
0.29 |
0.41 |
0.049 |
0.69 |
1 |
1.3 |
1.9 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
A-15
技术参数如有变动，恕不另行通知
