36JXE30K/36ZY57使用了金属和粉末金属材质的内齿圈。外径36毫米，允许转矩范围：0.3N.m~3.0N.m，支持12v/24v双电压环境。
电机的结构较为直观，对于一些常见的故障，如电刷磨损、齿轮损坏等，维修人员可以相对容易地进行检测、维修和更换零部件。在一些小型设备的维修中，不需要专业的工具和复杂的技术，降低了维护难度和成本。

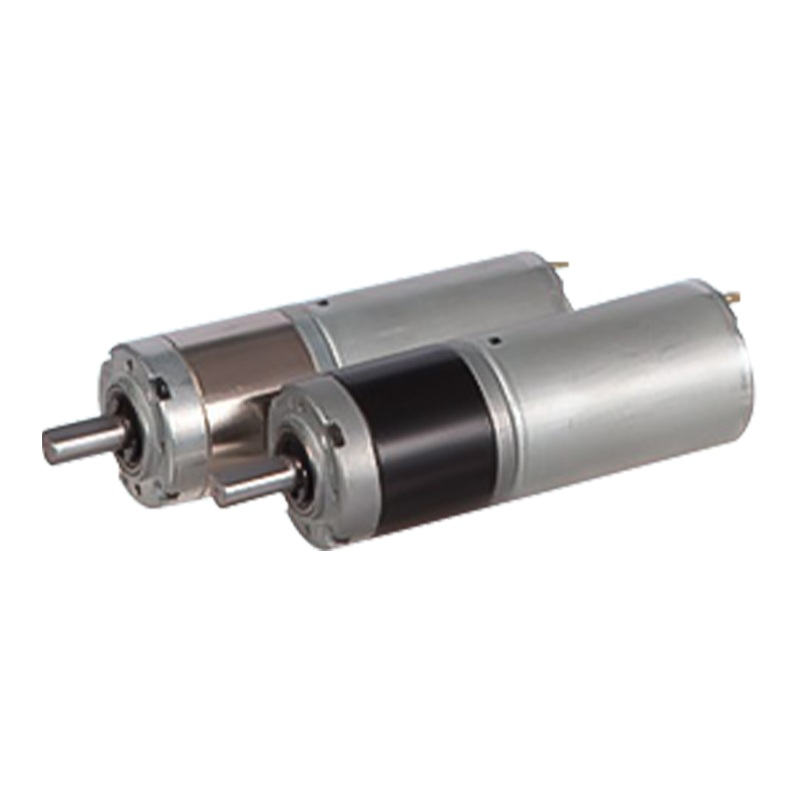

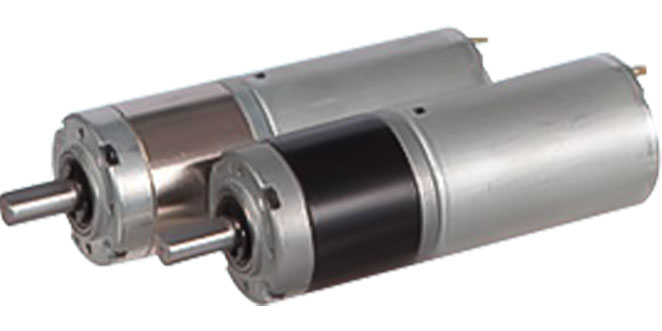

36JXE30K/36ZY57 36mm 12V/24V 永磁直流有刷行星齿轮减速电机
0579-86817938-836
36JXE30K/36ZY57
Φ36 行星减速器
允许转矩范围：0.3N.m~3.0N.m
永磁直流行星齿轮电机（内齿圈材质:金属和粉末金属）

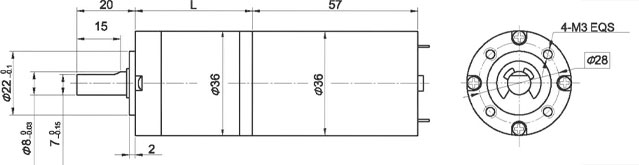

外形和安装尺寸
可在两种材料的内齿圈中进行选择：粉末金属(型号36JXF30K),金属(型号36JXE30K)
电动机主要技术参数
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转力矩 |
|
36ZY57-2433 |
24 |
3300 |
90 |
2700 |
24.5 |
6 |
0.5 |
130 |
1.9 |
|
36ZY57-2442 |
24 |
4200 |
120 |
3600 |
19 |
7 |
0.52 |
125 |
2.8 |
齿轮减速电机主要技术参数
配置36ZY57-2433直流电机(36ZY57-2433 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
181 |
219 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
| 空载转速 r/min |
892 |
635 |
236 |
174 |
122 |
65 |
46 |
33 |
24 |
18 |
15 |
| 额定转速 r/min |
730 |
519 |
193 |
142 |
100 |
53 |
38 |
27 |
19 |
15 |
12 |
| 额定转矩 N.m |
0.081 |
0.11 |
0.28 |
0.38 |
0.54 |
0.91 |
1.2 |
1.8 |
2.5 |
3 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
配置36ZY57-2442直流电机(36ZY57-2442 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
181 |
219 |
254 |
306 |
354 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
1132 |
811 |
300 |
221 |
156 |
82 |
59 |
42 |
30 |
22 |
19 |
17 |
14 |
12 |
| 额定转速 r/min |
970 |
695 |
257 |
189 |
133 |
71 |
51 |
36 |
26 |
19 |
16 |
14 |
12 |
10 |
| 额定转矩 N.m |
0.063 |
0.089 |
0.22 |
0.29 |
0.42 |
0.71 |
0.98 |
1.4 |
1.9 |
2.3 |
2.7 |
3 |
3 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
电动机特性图
A-18
技术参数如有变动，恕不另行通知
