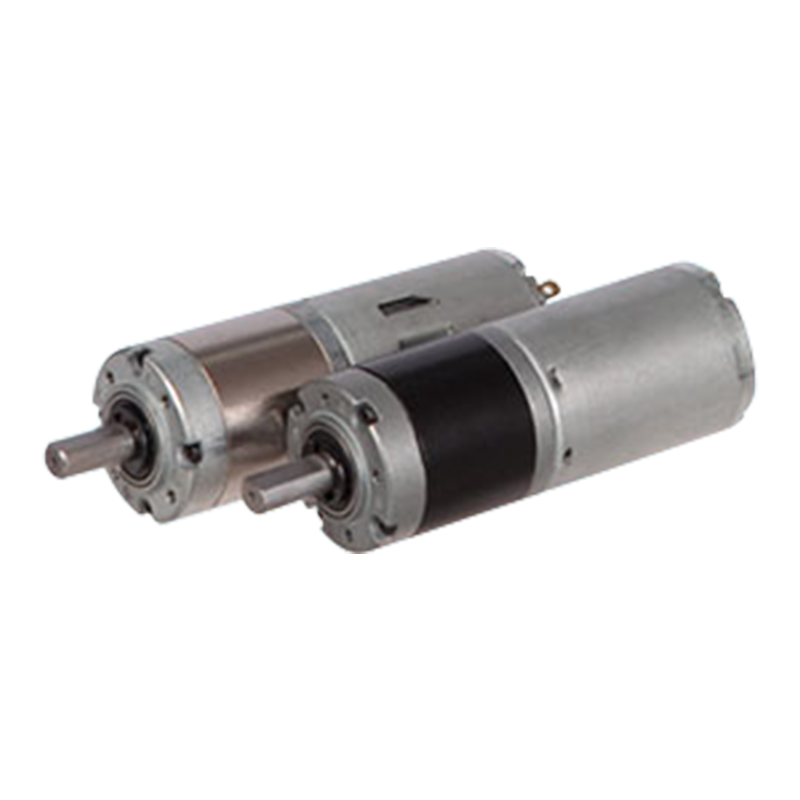

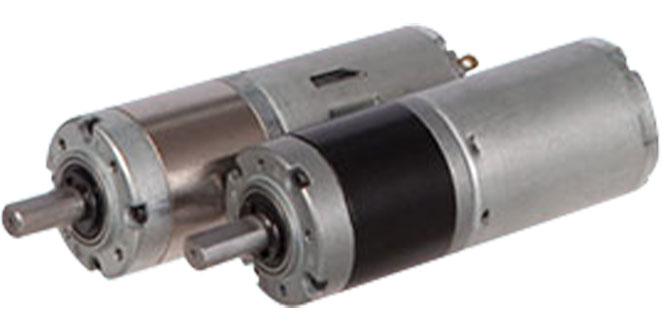

36JXE30K/36ZY50的内齿圈材质采用了金属和粉末金属，可在两种材料的内齿圈中进行选择：粉末金属(型号36JXF30K),金属(型号36JXE30K)。外径为36毫米，其允许转矩范围：0.3N.m~3.0N.m，空载转速为3600-4200rpm。
通过多个行星轮均载，可分散冲击力并提高承载能力，结合有刷电机的高扭矩输出，能够应对重负载工况（如自动化产线传动系统）。可通过调整电压实现平滑调速，叠加行星齿轮的多级传动比选择，可在较大范围内精确控制转速与扭矩，适用于需要精细调节的场景（如医疗设备、小型机器人）。
0579-86817938-836
Φ36 行星减速器，
允许转矩范围：0.3N.m~3.0N.m
可在两种材料的内齿圈中进行选择：粉末金属(型号36JXF30K),金属(型号36JXE30K)
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|

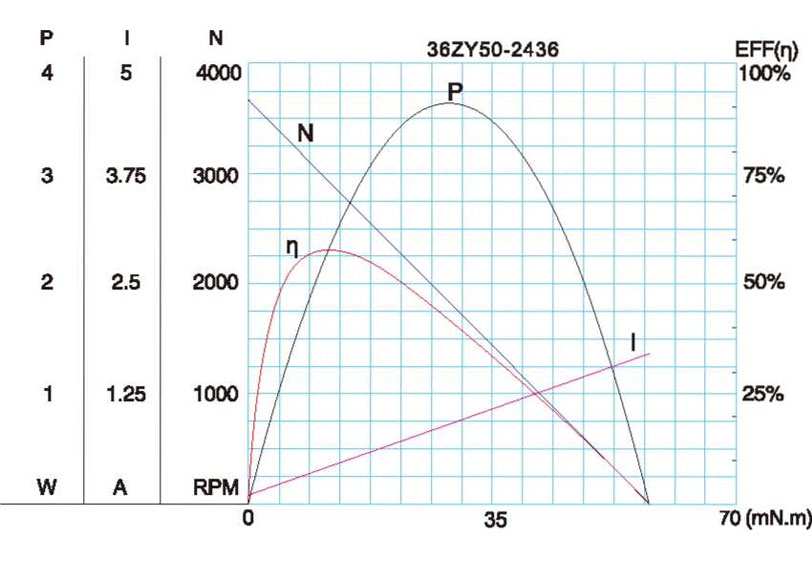

36ZY50-2436 |
24 |
3600 |
100 |
3000 |
11 |
3.4 |
0.4 |
58 |
1.7 |
|

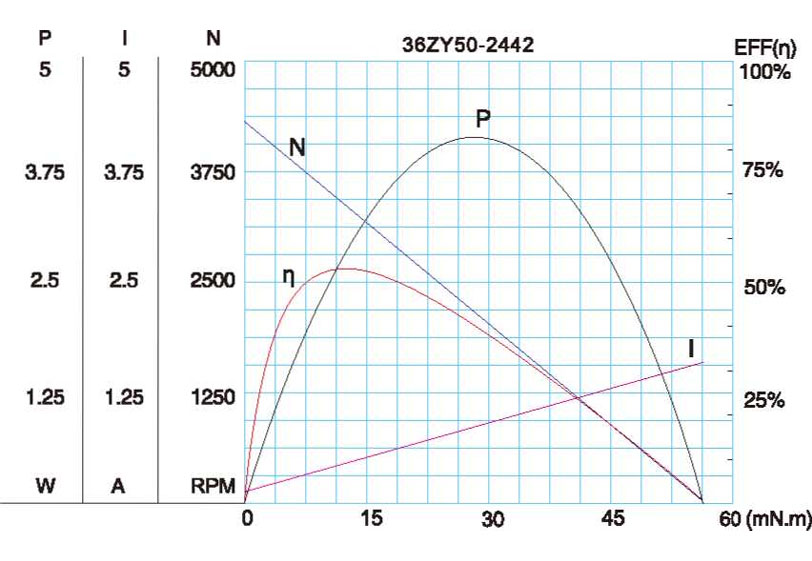

36ZY50-2442 |
24 |
4200 |
120 |
3450 |
12 |
4.2 |
0.43 |
56 |
1.6 |
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |

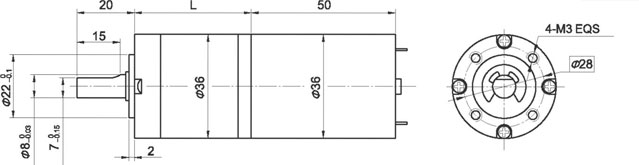

| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
970 |
695 |
257 |
189 |
133 |
71 |
51 |
36 |
26 |
19 |
14 |
9.8 |
7 |
| 额定转速 r/min |
809 |
579 |
214 |
158 |
111 |
59 |
42 |
30 |
22 |
16 |
11 |
8.1 |
5.8 |
| 额定转矩 N.m |
0.037 |
0.051 |
0.12 |
0.17 |
0.24 |
0.41 |
0.57 |
0.8 |
1.1 |
1.4 |
1.9 |
2.6 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
1132 |
811 |
300 |
221 |
156 |
82 |
59 |
42 |
30 |
22 |
16 |
11 |
8.1 |
| 额定转速 r/min |
930 |
666 |
246 |
182 |
128 |
68 |
49 |
35 |
25 |
18 |
13 |
9.3 |
6.7 |
| 额定转矩 N.m |
0.04 |
0.056 |
0.14 |
0.18 |
0.26 |
0.45 |
0.62 |
0.88 |
1.2 |
1.5 |
2.1 |
2.9 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
A-17
技术参数如有变动，恕不另行通知
