36JXE30K/35ZY40永磁直流行星齿轮电机内齿圈采用金属材料，外径36毫米。支持12v/24v双电压，空载转速3000-5000rpm。
相比一些高性能的无刷电机及其配套的复杂控制系统，有刷行星齿轮电机的成本相对较低。其结构简单，制造工艺成熟，在一些对成本敏感但又需要一定性能的应用领域，如玩具、小型家电等，具有较高的性价比。

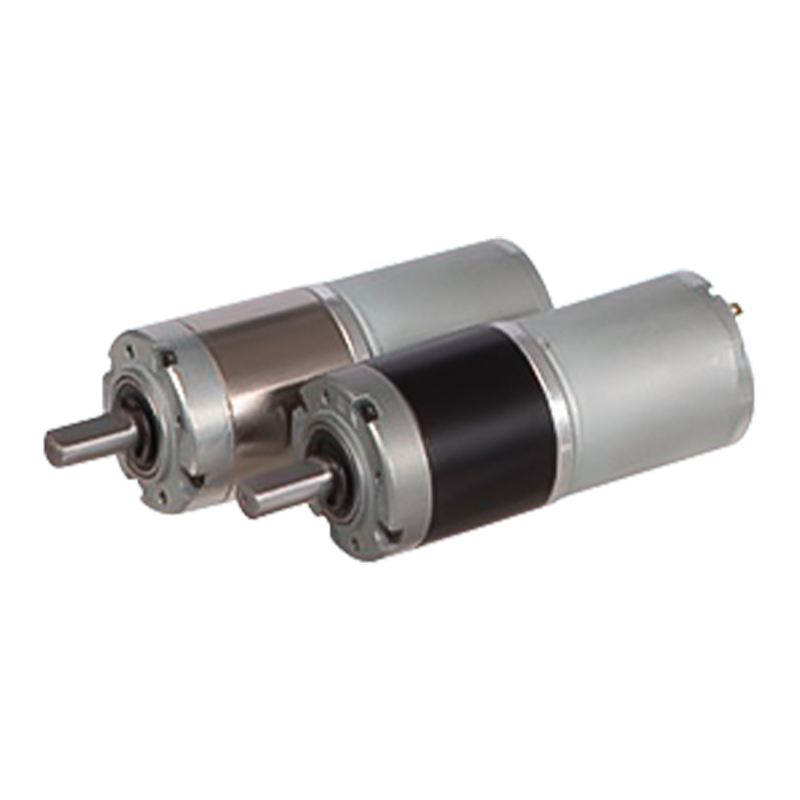

36JXE30K/35ZY40 36mm 3000-5000rpm 永磁直流有刷行星齿轮减速电机
0579-86817938-836
36JXE30K/35ZY40
Φ36 行星减速器
允许转矩范围：0.3N.m~3.0N.m

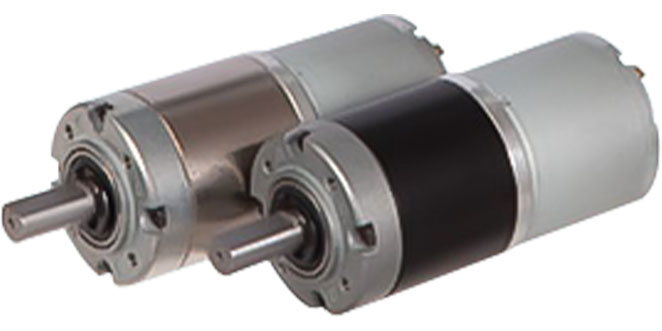

永磁直流行星齿轮电机（内齿圈材质:金属和粉末金属）

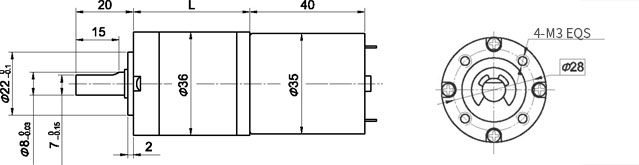

外形和安装尺寸
可在两种材料的内齿圈中进行选择：粉末金属(型号36JXF30K),金属(型号36JXE30K)
电动机主要技术参数
|
电机型号 |
额定电压 |
空载转速 |
空载电流 |
额定转速 |
额定转矩 |
输出功率 |
额定电流 |
堵转力矩 |
堵转电流 |
|
35ZY40-1230 |
12 |
3000 |
90 |
2300 |
9 |
2.1 |
400 |
22 |
0.8 |
|
35ZY40-1250 |
12 |
5000 |
110 |
4300 |
8 |
3.5 |
600 |
34 |
2.2 |
齿轮减速电机主要技术参数
配置35ZY40-1230直流电机(35ZY30-1230 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
809 |
579 |
214 |
158 |
111 |
59 |
42 |
30 |
22 |
16 |
11 |
8.1 |
5.8 |
4.2 |
| 额定转速 r/min |
620 |
444 |
164 |
121 |
85 |
45 |
32 |
23 |
17 |
12 |
8.7 |
6.2 |
4.5 |
3.2 |
| 额定转矩 N.m |
0.03 |
0.042 |
0.1 |
0.14 |
0.2 |
0.34 |
0.47 |
0.66 |
0.91 |
1.1 |
1.5 |
2.2 |
3 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |
配置35ZY40-1250直流电机(35ZY40-1250 DC Motor)
| 减速比 |
3.7 |
5.2 |
14 |
19 |
27 |
51 |
71 |
100 |
139 |
189 |
264 |
369 |
516 |
720 |
| 减速级数 |
1 |
1 |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
4 |
4 |
4 |
4 |
4 |
| 减速器长度(L) mm |
26.5 |
26.5 |
33.6 |
33.6 |
33.6 |
40.5 |
40.5 |
40.5 |
40.5 |
47.4 |
47.4 |
47.4 |
47.4 |
47.4 |
| 空载转速 r/min |
1348 |
965 |
357 |
263 |
185 |
98 |
70 |
50 |
36 |
26 |
19 |
14 |
10 |
6.9 |
| 额定转速 r/min |
1159 |
830 |
307 |
226 |
159 |
84 |
61 |
43 |
31 |
23 |
16 |
12 |
8.3 |
6 |
| 额定转矩 N.m |
0.027 |
0.037 |
0.09 |
0.12 |
0.17 |
0.3 |
0.41 |
0.58 |
0.81 |
0.98 |
1.4 |
1.9 |
2.7 |
3 |
| 最大瞬间允许负载 N.m |
1 |
1 |
3.5 |
3.5 |
3.5 |
7.5 |
7.5 |
7.5 |
7.5 |
9 |
9 |
9 |
9 |
9 |

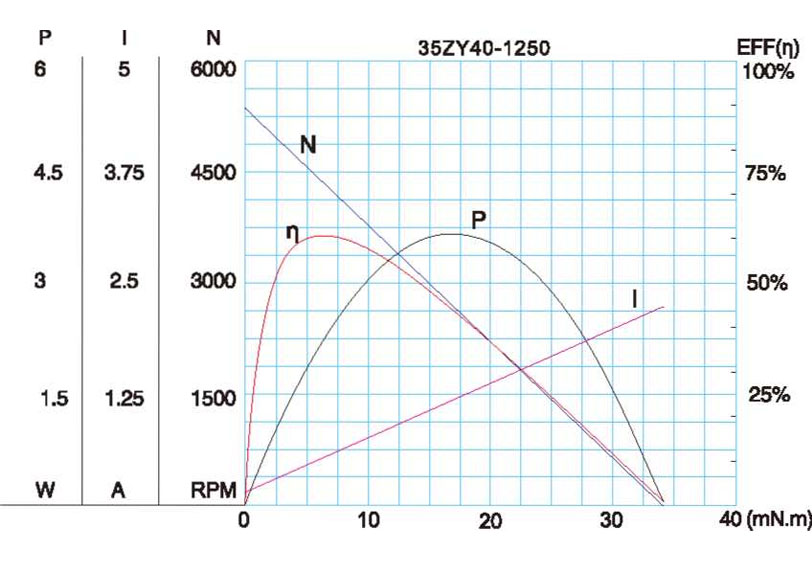

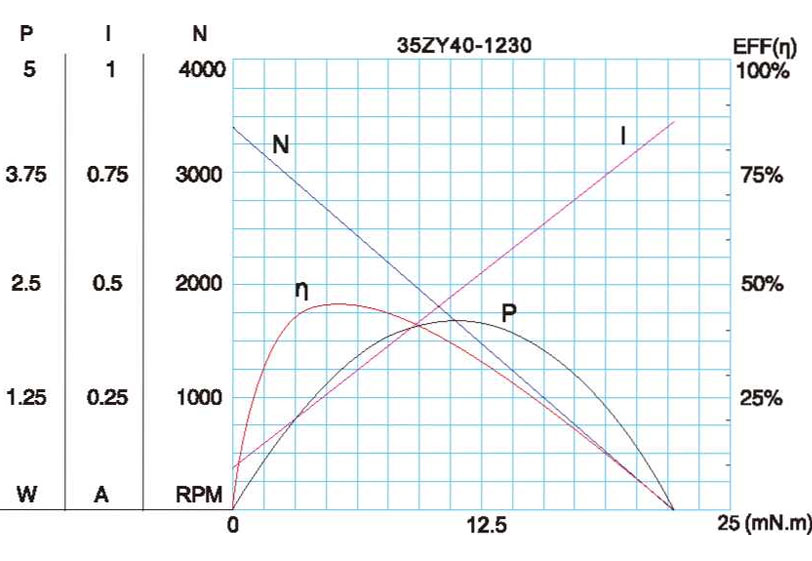

电动机特性图
A-16
技术参数如有变动，恕不另行通知
